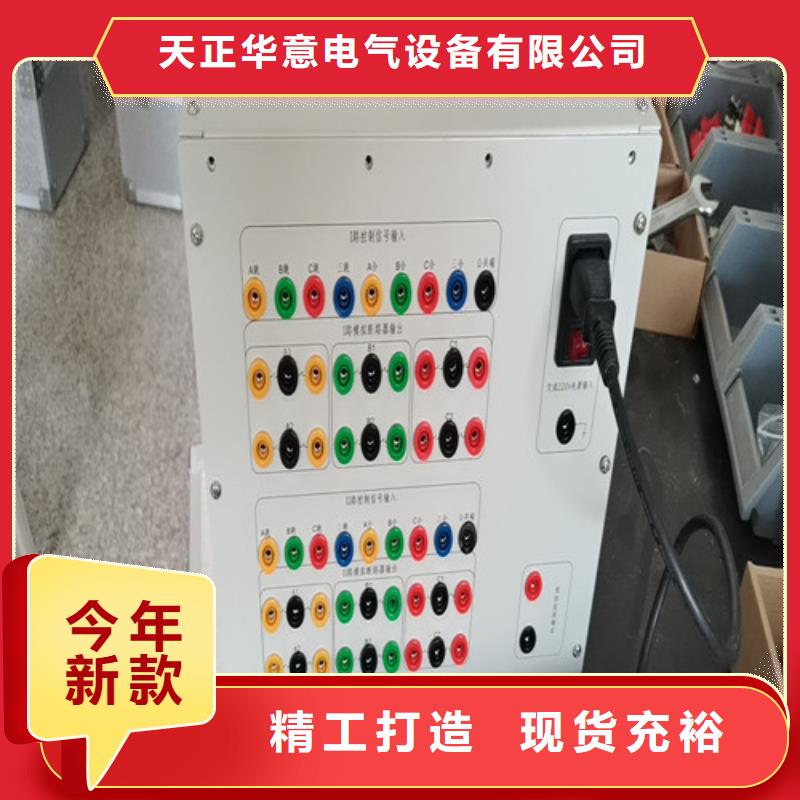

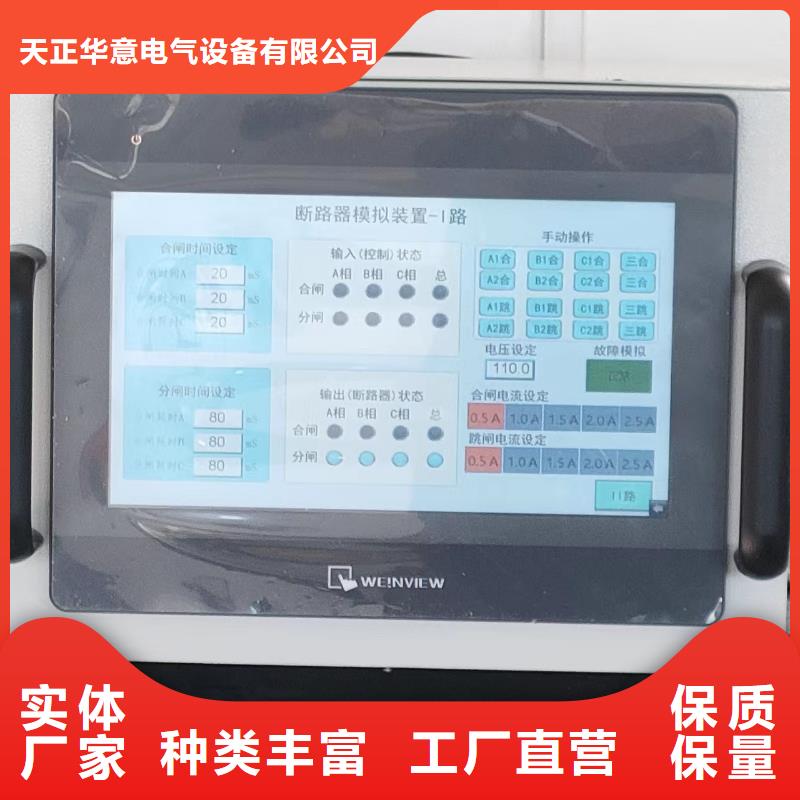

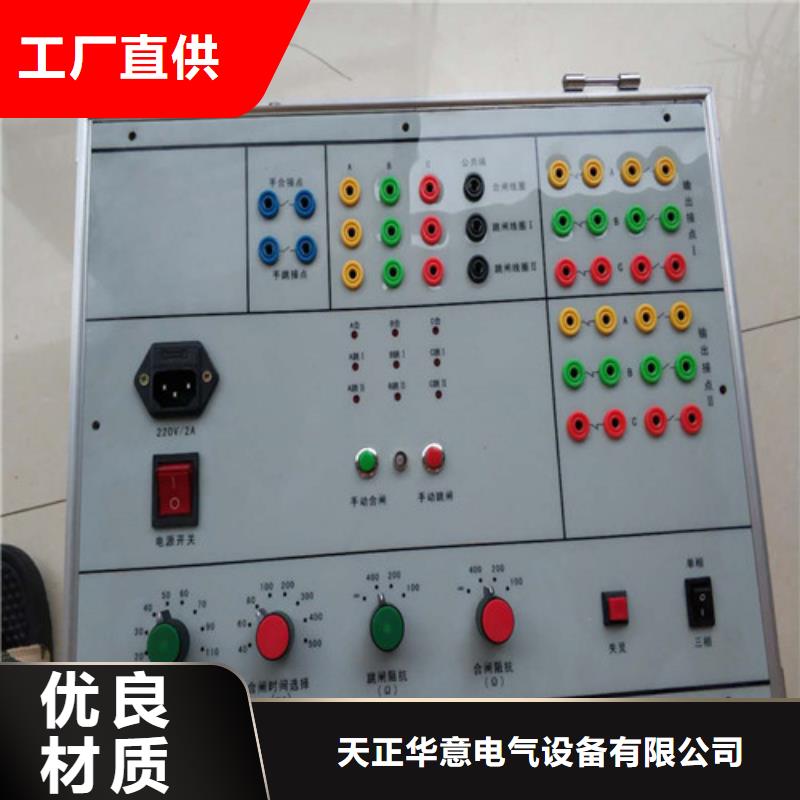

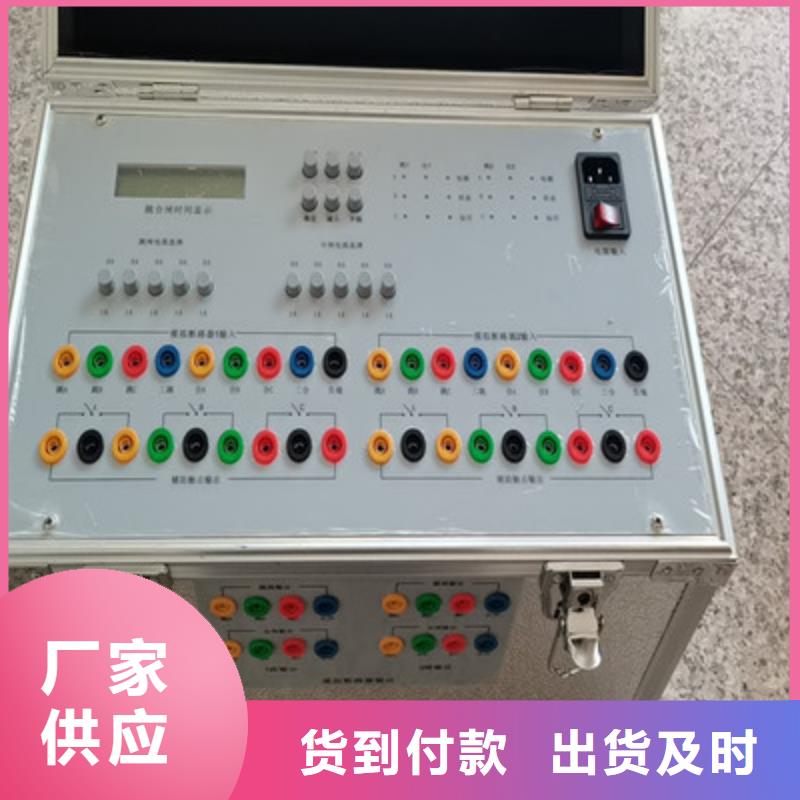

模拟断路器直流开关： 该开关为直流电源输出开关，该直流电源为稳压电源。（8）合闸电流选择开关：同跳闸电流按键。2．操作方法本装置和继电保护测试装置配合使用。（1）具体操作方法如下：①开启电源开关。电源指示灯和运行灯同时亮说明系统正常。②设置跳闸电流和合闸电流(1A、2A、3A、4A、5A)。③设置跳闸时间和合闸时间(0-500ms)。ABC三相分别设置。④接入自继电保护装置引来的输入信号。对于分相操作机构，只接入跳合闸A、B、C相回路。⑤模拟断路器输出信号接至继电保护测试装置。对于三相一次操作机构，可接入三跳三合回路或分相跳合回路。⑥当保护装置无直流操作电源时，可用模拟断路器自带直流电源作为操作电源。开启模拟断路器直流开关，调整直流电压输出至合适值，用此电压作为操作回路电压。（2）应用接线图上例接线为继电保护测仪与模拟断路器配合使用的实例，模拟断路器也可独立使用；如没有其它接点需要断路器控制，也可不用模拟断路器的跳合闸输出，观察跳合闸指示灯即可。四．注意事项1．禁止将模拟断路器的输入和输出接反!2．不允许将输入与输出的公共端连接在一起!3．当跳合闸脉冲为110V时，对应的跳合闸电流分别为0.5A、1A、1.5A、2A、2.5A五．设备配套名称 单位 数量说明书 份 1合格证 份 1出厂试验报告 份 1附录：后面板接线端子接线说明：接线端子分两排：上面一排从右至左1-2为220v电源输入，3-6为跳闸输入3-跳A，4-跳B，5-跳C，6-三跳。7-10为合闸输入。7-合A，8-合B，9-合C，10-三合。11为输入负端。12-14为跳闸信号输出。12-跳A，13跳B，14跳C，15公共端下面一排从右至左1-2为直流电压输出，1为正极，2为负极。3-11为辅助触点。3-5为A相触点,3-4为常闭触点，4-5为常开触点，4为公共端。6-8为B相触点6-7为常开触点，7-8为常闭触点，7为公共端，9-11为c相触点，9-10为常开触点,10-11为常闭触点,10为公共端。12-15为合闸信号输出。12-合A，13合B，14合C，15公共端

模拟断路器也可以选择单跳方式，将每一相作为一个单台三相断路器使用，三相可模拟三个单台的三相操作断路器。跳闸线圈Ⅰ、Ⅱ回路是两路完全独立的跳闸电流回路，两回路功能完全相同。当任意一回路有跳闸电流时，断路器模拟装置就可以从合闸状态切换为跳闸状态，相对应的一组跳闸位置指示绿灯亮。可模拟装设有双跳闸线圈的断路器动作特性。使用中如果有两路跳闸电流，应分别接入跳闸Ⅰ、Ⅱ回路。如果只有一路跳闸电流，可将跳闸电流接入任意跳闸回路，也可以将同一相的跳闸Ⅰ、Ⅱ回路并联增大跳闸电流。当按下“断路器失灵”按钮时，断路器模拟装置在失灵状态。“断路器的失灵”红灯闪烁，当加入跳、合闸电流时，断路器模拟装置不动作，延时1秒后，跳合闸电流自动断开，再经20秒延时，跳合闸回路重新自动接通。接点输出Ⅰ组接点与跳闸线圈Ⅰ相对应，每相有一对常开一对常闭接点，接点输出Ⅱ组接点与跳闸线圈Ⅱ相对应，每相有两对常开接点。接点输出的动作状态与对应的跳合闸电流对应。需要注意的是，输出接点Ⅰ与输出接点Ⅱ动作是相互独立的，例如当只有跳闸Ⅰ回路有跳闸电流时，输出接点Ⅰ状态翻转（对应跳闸后状态），输出接点Ⅱ并不翻转，当跳闸Ⅰ、Ⅱ同时有电流时，输出接点Ⅰ、Ⅱ才能同时翻转。使用时应特别注意不能接错。4、断路器失灵——当按下“断路器失灵”按钮时，断路器模拟装置在失灵状态。“断路器的失灵”红灯闪烁，当加入跳、合闸电流时，断路器模拟装置不动作，延时1秒后，跳合闸电流自动断开，再经20秒延时，跳合闸回路重新自动接通。

模拟断路器微机型高压断路器模拟装置和继电保护测试仪配合使用为例，介绍一下重合闸的试验接线及操作方法。接线如下（以A相为例）：将TH-12模拟断路器的跳闸线圈、合闸线圈、公共端分别与保护装置操作回路的跳闸线圈、合闸线圈、控制电源负极相连，（断路器的辅助触点与保护装置的开入接点相连）。将测试仪的电压输出端Ua 、 Ub 、 Uc 、 Un分别与保护装置的交流电压Ua 、 Ub 、 Uc 、 Un端子 相连。将测试仪的电流输出端la、lb、le 、 In分别与保护装置的交流电流la、lb、le、In端子相连。将测试仪的开入接点与保护装置的保护跳闸出口接点相连，开入接点的公共端与保护装置的控制电源正极相连，（开入接点R与保护装置的重合闸出口接点相连〉。注意：在开始试验前，请把TH-12模拟断路器的合闸线圈置于合位，以满足重合闸的充电条件。c)在备用电源自动投入装置试验中的几种方法备用电源自动投入装置大多用于110KV变电站的变低侧，在保证连续供电、降低能耗方面起着重要作用，但由于该装置同时关联着多个开关，在做试验时必须停一次设备。
