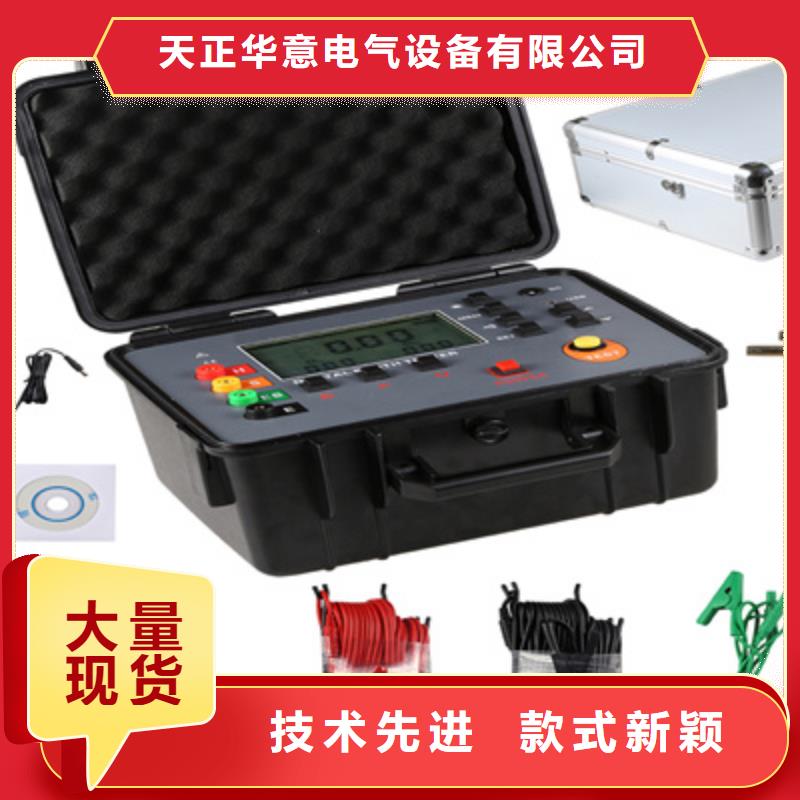

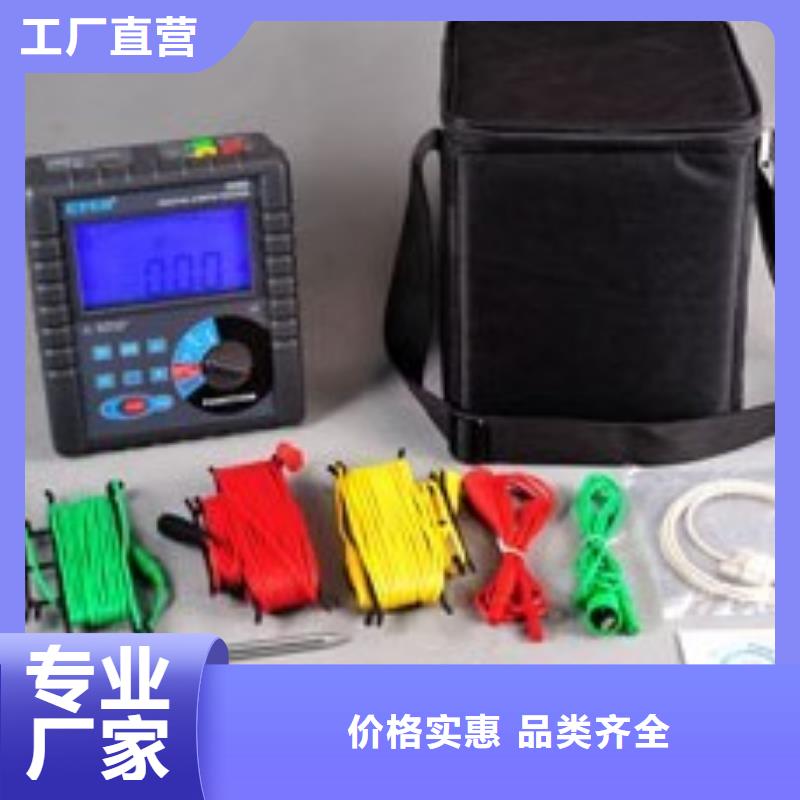

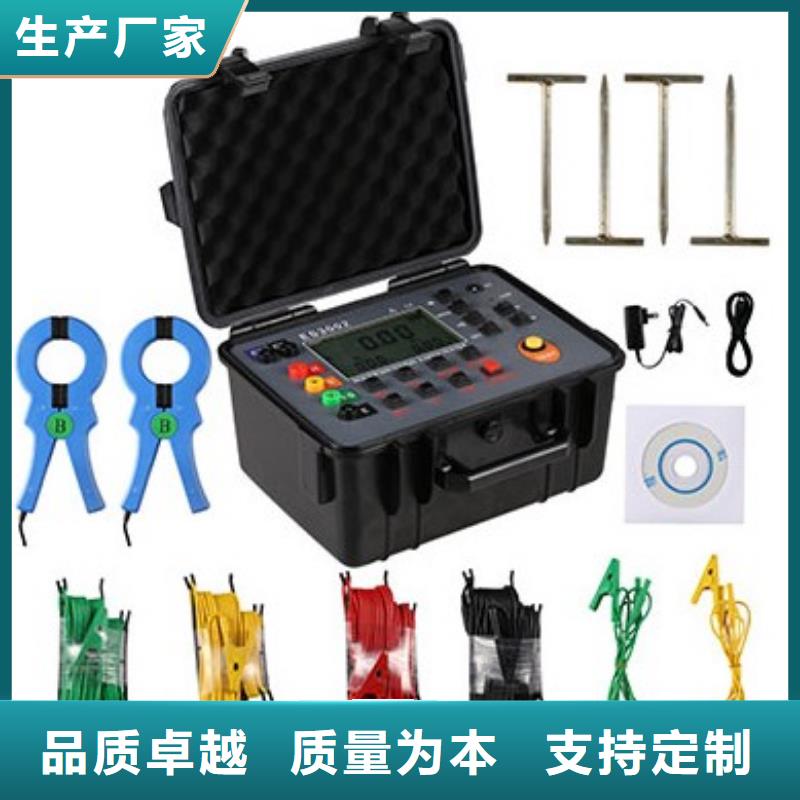

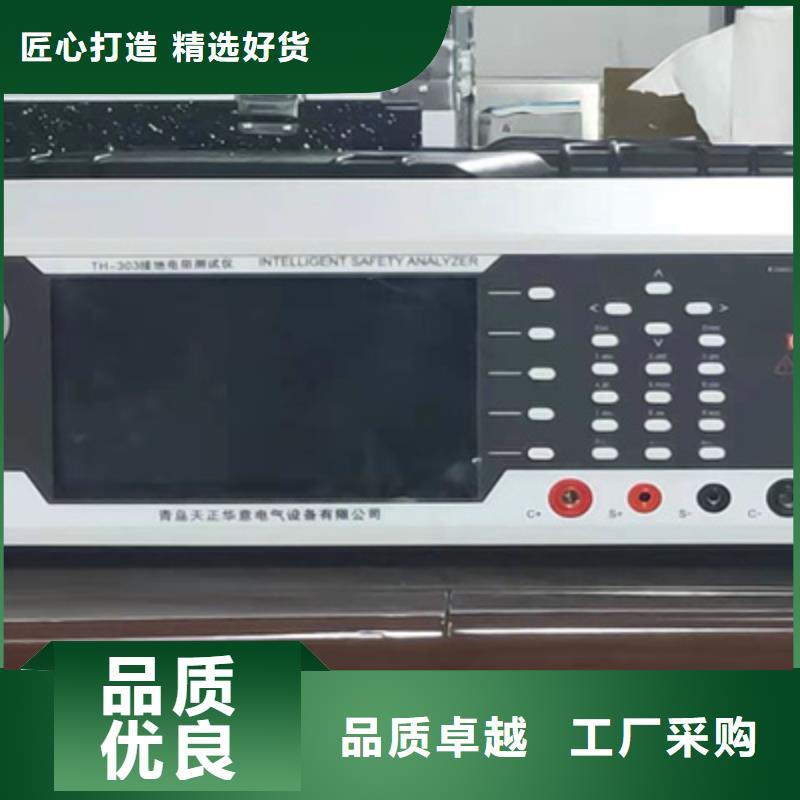

接地电阻测试仪?安装本章主要介绍TH系列产品的拆封、检查、使用前的准备、储存等的规则。2.1关于包装青岛天正华意的产品是包装在一个使用泡沫保护的包装箱内，如果收到时的包装箱有破损，请检查仪器的外观是否有无变形、刮伤、或面板损坏等。如果有损坏，请立即通知青岛天正华意或其经销商，并请保留包装箱和泡沫，以便了解发生的原因。我们的服务中心会帮您修护或更换新机，在未通知青岛天正华意或其经销商前，请勿立即退回产品。请保留所有的原始包装材料，如果仪器必须回厂维修，请用原来的包装材料包装。并请先与青岛天正华意的维修中心联系。送修时，请务必将电源线和测试线等全部的附件一起送回，并注明故障现象和原因。另外，请在包装上注明“易碎品”请小心搬运。如果无法找到原始包装材料来包装，请按照下列说明包装:1. 先用泡沫或者其他缓冲材料将仪器包妥。2. 再将仪器置于可以承受 150KG (350lb.) 的多层纸箱包装。3. 仪器的周围必须使用可防震的材料填充，厚度大约为 70 到 100mm (3 到 4inch) ，仪器的面板必须先用厚纸板保护。4. 妥善密封箱体。5. 注明“易碎品”请小心搬运。2.2关于电源本仪器使用230V AC 10％ 50 Hz 单相的电源。必须使用正确规格的保险丝，保险丝使用规格已标示在仪器的背板上。更换保险丝前，必须先关闭输入电源，以避免危险。在接上输入电源之前，必须先确认电源的地线已经接妥，同时也将地线接到机体上的接地端子上。 仪器上的电源插头只能插在带有地线的电源插座上。如果使用延长线，必须注意延长线是否带有接地线。本仪器是使用三芯电缆线，当电缆线插到具有地线的插座时，即已完成机体接地。2.3 安装环境在选择测试仪的安装环境时，应考虑以下各项：1. 远离易燃、易爆和腐蚀性介质，如酒精、稀释剂和硫酸等。2. 远离热源、避免日晒。工作环境温度：0℃~＋40℃储存环境温度：-10℃~＋50℃必须避免温度的急剧变化，温度急剧变化会使水气凝结于仪器内部。3. 远离锅炉、加湿器、水源等。工作相对湿度：20~75％RH储存相对湿度：0~90％RH

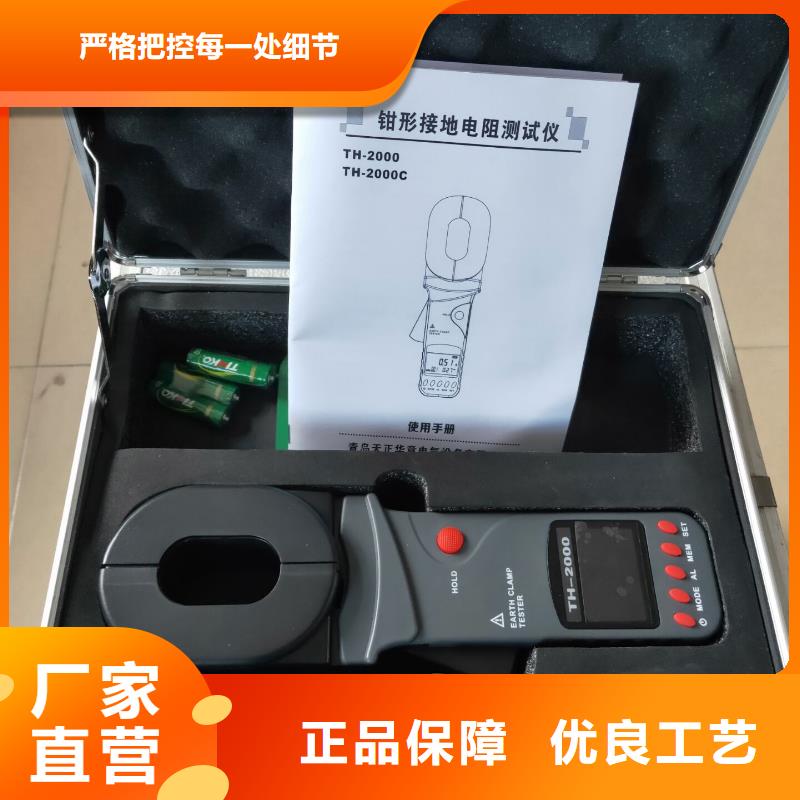

接地电阻测试仪电阻测量开机自检完成后，显示“OLΩ”，即可进行电阻测量。此时，扣压扳机，打开钳口，钳住待测回路，读取电阻值。用户认为有必要，可以如图5所示用随机的测试环检验一下。其显示值应该与测试环上的标称值一致（5.1Ω）。测试环上的标称值是在温度为20℃下的值。显示值与标称值相差一个字，是正常的。如：测试环的标称值为5.1Ω时，显示5.0Ω或5.2Ω都是正常的。 图5显示“OLΩ”，表示被测电阻超出了钳表的上量限，见图2。显示“L0.01Ω”，表示被测电阻超出了钳表的下量限，见图6。闪烁显示符号，同时具有间歇“嘟--嘟--嘟--”声，表示被测电阻超出了电阻报警临界值。在HOLD状态下，需先按HOLD键退出HOLD状态，才能继续测量。在MR状态下，需先按MEM键退出MR状态，才能继续测量。在设定报警临界值状态下，需先按POWER键或按AL键3秒退出设定报警临界值状态，才能继续测量。＊在电流测试模式下，按Ω键切换到电阻测试模式。＊4．电流测量开机自检完成，钳表自动进入电阻测量模式，显示“OLΩ”后，按A键，钳表进入电流测量模式，显示“AC 0.00mＡ”，见图7。此时，扣压扳机，打开钳口，钳住待测导线，读取电流值。钳表显示“OLＡ”，表示被测电流超出了钳表的上量限，见图8。闪烁显示符号，同时具有间歇“嘟--嘟--嘟--”声，表示被测电流超出了所设定的电流报警临界值。在HOLD状态下，需先按HOLD键退出HOLD状态，才能继续测量。在MR状态下，需先按MEM键退出MR状态，才能继续测量。

接地电阻测试仪电阻测量原理XRD系列钳形接地电阻仪测量接地电阻的基本原理是测量回路电阻。见下图。钳表的钳口部分由电压线圈及电流线圈组成。电压线圈提供激励信号，并在被测回路上感应一个电势E。在电势E的作用下将在被测回路产生电流I。钳表对E及I进行测量，并通过下面的公式即可得到被测电阻R。R＝E/I2． 电流测量原理C＋型钳形接地电阻仪测量电流的基本原理与电流互感器的测量原理相同。见下图。被测量导线的交流电流I，通过钳口的电流磁环及电流线圈产生一个感应电流I1，钳表对I1进行测量，通过下面的公式即可得到被测电流I。其中：n为副边与原边线圈的变比系数。八．接地电阻测量方法1．多点接地系统对多点接地系统（例如输电系统杆塔接地、通信电缆接地系统、某些建筑物等），它们通过架空地线（通信电缆的屏蔽层）连接，组成了接地系统。见下图。当用钳表测量时，其等效电路如下：其中：R1为预测的接地电阻。R0为所有其它杆塔的接地电阻并联后的等效电阻。虽然，从严格的接地理论来说，由于有所谓的“互电阻”的存在，R0并不是通常的电工学意义上的并联值（它会比电工学意义上的并联值稍大），但是，由于每一个杆塔的接地半球比起杆塔之间的距离要小得多，而且毕竟接地点数量很大，R0要比R1小得多。因此，可以从工程角度有理由地假设R0＝0。这样，我们所测的电阻就应该是R1了。多次不同环境、不同场合下与传统方法进行对比试验，证明上述假设是完全合理的。2．有限点接地系统这种情况也较普遍。例如有些杆塔是5个杆塔通过架空地线彼此相连；再如某些建筑物的接地也不是一个独立的接地网，而是几个接地体通过导线彼此连接。在这种情况下，如果将上图中的R0视为0则会对测量结果带来较大误差。出于与上述同样的理由，我们忽略互电阻的影响，将接地电阻的并联后的等效电阻按通常意义上的计算方法计算。这样，对于N个（N较小，但大于2）接地体的接地系统，就可以列出N个方程：其中：R1、R2、…….RN是我们要求得的N个接地体的接地电阻。R1T、R2T、……RNT分别是用钳表在各接地支路所测得的电阻。这是一个有N个未知数，N个方程的非线性方程组。它是有确定解的，但是人工解它是十分困难的，当N较大时甚至是不可能的。
