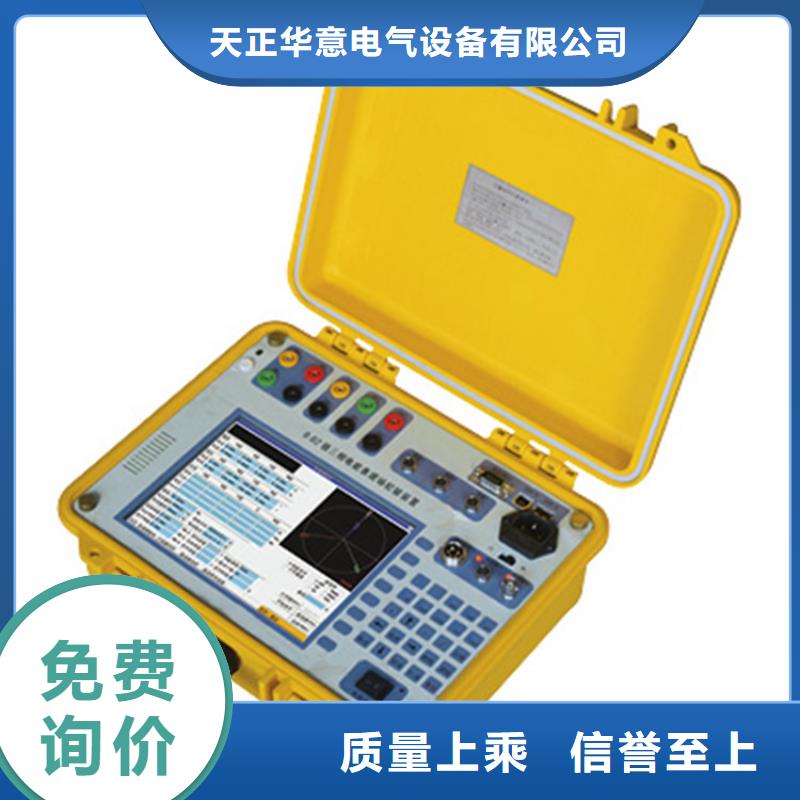

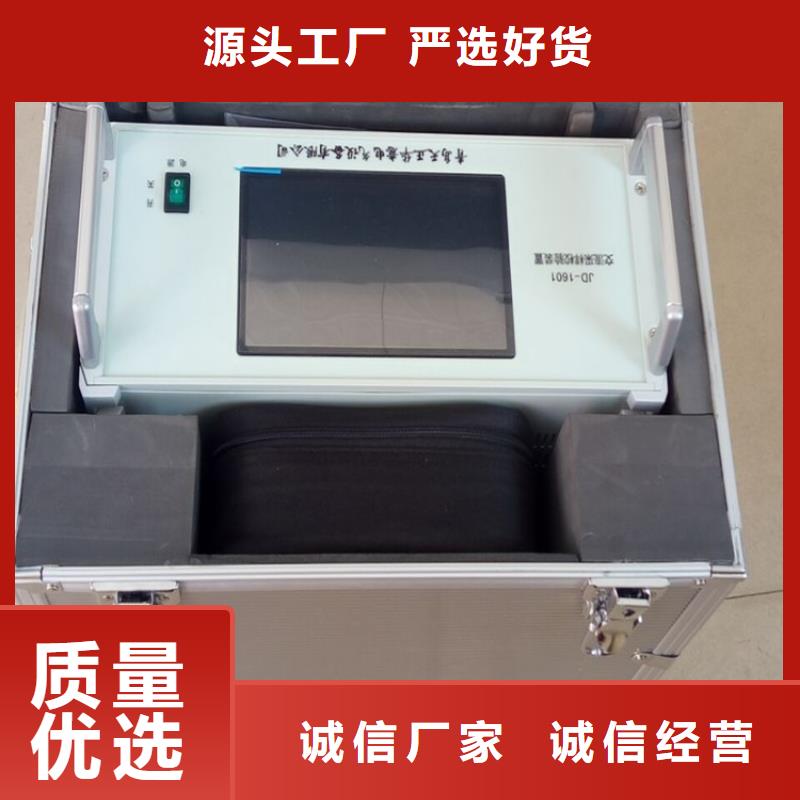

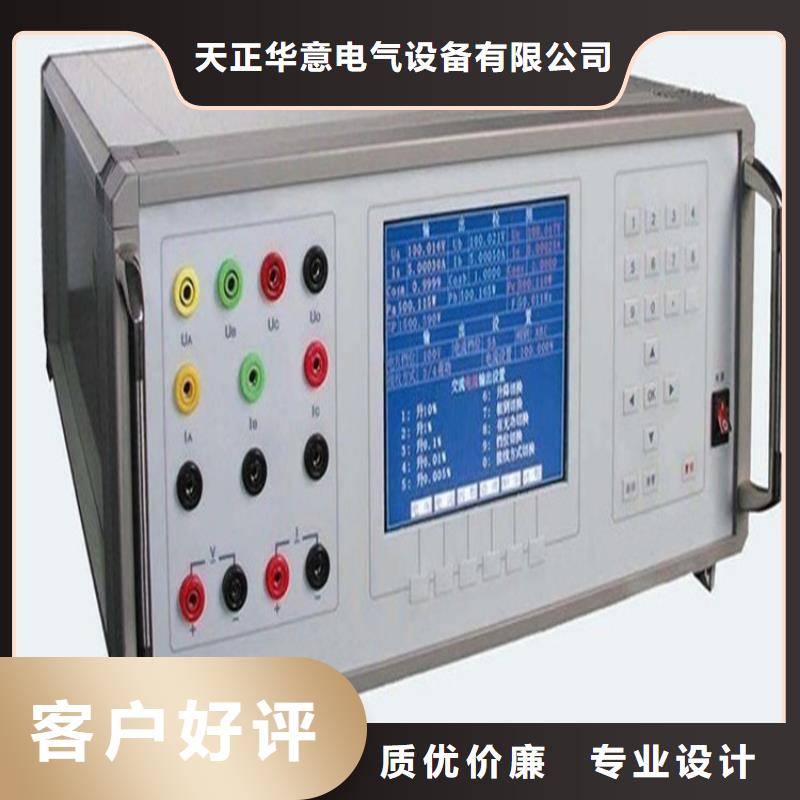

交流采样现场校验仪本装置是按照GB/T13729-92《远动终端通用技术条件》、DL/T630-1997《交流采样远动终端通用技术条件》和检定规程JJG126－95《交流电量变换为直流电量电工测量变送器检定规程》、电力公司《交流采样测量装置校验规范》、JJG124－2005《电流表、电压表、功率表和电阻表检定规程》、JJG 307-2006的要求而设计的三相0.05级表源一体化装置。装置中表的核心技术用的是数字信号处理器（DSP）和16位高速模数转换器组成的高精度工频交流采集器；源的信号部分用的是DSP和16位高速数模转换器组成可控制的正弦波、畸变波信号源。装置具有精度高、工作稳定可靠、操作方便灵活等特点。2 主要功能及特点2．1 可半自动或手动检验电力系统中各种工频电表（电压表、电流表、功率表、频率表、功率因数表、相位表）的基本误差，电压、电流、波形、功率因数等影响量引起的改变量等。2．2 可半自动或自动检验交流采样装置和电测量变送器（电压变送器、电流变送器、功率变送器、频率变送器、功率因数变送器、电能变送器）的基本误差，电压、电流、波形、功率因数等影响量引起的改变量等。2．3 电源部分可生成具有2～31次谐波的畸变波，谐波个数、次数、幅度以及谐波对基波的相位均可程控。2．4 功放的工作频带为40HZ～1kHZ，有良好的线性。电流功放为恒流源，电压功放为恒压源。由于重量轻，本装置更适合于现场校验使用。

交流采样现场校验仪交流采样器检定在图26界面中，设置完所有参数和检定点后，按屏幕下方的“开始”键（如果出现错误提示，可重新输入正确值再按“开始”键。注意：所选方案中的负荷点与接线方式是否符合。）显示如图28所示。图中“标准值”是指内置标准测得的一次电量实际值（如果未设定一次值，则测得值为二次值）；“指示值”是指被检交流采样器在该检定点的理论指示值；“误差”是指引用误差，以百分数表示。装置将根据所输入的信息和选定好的检定点，自动切换接线方式；档位量程并自动升到选定好的个检定点。此时，可用屏幕下方的步进键（例如“1％”或“0.1Hz”等，由电量类型决定）调节输出电量，使被检交流采样器读数等于图中的“指示值”，按“0K”键，则显示此点误差。然后，装置将输出电量自动定在第二个检定点附近，用屏幕下方的步进键调节输出电量，使被检交流采样器读数等于“指示值”，按“0K”键，则显示第二个检定点误差。依次类推，完成全部选定好的检定点测量后，可通过“”、“”键查看各检定点的误差。图28中“上升”键表示输出电量调节处于步进上升状态，按此键则“上升”变为“下降”，表示输出电量调节处于下降状态，上升下降可来回切换。各检定点检定完后，屏幕左下出现“存储”键。按“存储”键,屏幕要求输入“表号”和“检测时间”。输入“表号”和“时间”后按“0K”键，数据存入装置内的“非易失存储器”中，以备随时查看和上传计算机。若不想存储此次检定数据，按“返回”键即可。

交流采样现场校验仪 3、置入被校表各项参数，按【变比】键光标移动至PT栏，按数字键【3】【5】【0】【0】【变比】键，光标移至CT栏，按数字键【1】【2】【0】【变比】键，完成变比的置入。4、按【参数】键，光标移至参数栏，按数字键【3】【0】【参数】键，然后按【 ? 】键改变兆瓦单位，完成被校表额定量程的置入，按【分格】键，光标移至总分格数栏，按数字键【3】【分格】键，光标移至分格栏默认分格为1，按【分格】键，完成被校表各项参数的置入。5、按【↑】键移动光标至电压栏根据提示，按数字键【0】上升电压幅值，也可按【监控】键，分别按电压键升，后按【电流】键转换升降。6、按【校验】键，按数字键【1】，选择自动检表，装置自动翻页，根据提示，按数字【2】选择双向表，装置将自动显示被校表需校的各点。7、按【电流】键，再操作【1】—【8】个数字键，上升或下降电流幅值对准被校表分格，按【计算】键，可显示该点的误差，根据提示完成校表。
