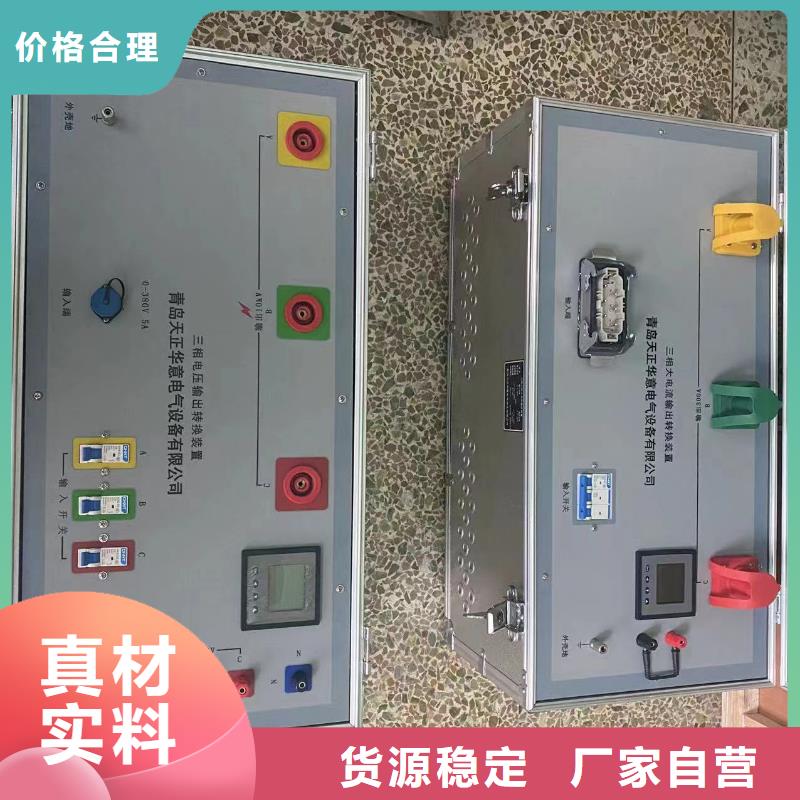

一次通流加压模拟带负荷向量试验装置模拟负荷模块连接关系及功能简述55V/200A一般用于变压器差动保护，在中压和高压侧短路，低压侧加压的情况；110V/100A、220V/50A、440V/25A一般用于变压器差动保护，对低压和高压侧短路，中压侧加压的情况；440V/25A、880V/12.5A一般用于变压器差动保护，对中压侧和低压侧短路，高压侧加压的情况；其中880V还用于全站通压试验中。Ⅰ路电源接三相工频大电流转换输出15V/200A，用于母线及间隔回路通流试验；Ⅱ路电源接三相工频电压转换输出10kV/0.2A，用于对PT一次加压做为参考相位基准，验证PT变比、极性、相位关系是否正确；电压转换输出100V/0.1A方便对保护装置的二次输入电压用作相位测量的参考基准。6. 模块操作说明6.1变频电源操作说明打开变频电源柜门，接好输入电源线及2路输出线后，启动送电，合上左上角控制开关，待显示屏进入登录界面后合上输入开关，并根据试验项目需要合上输出开关，变频电源的电压、频率、相位调整均可通过平板控制实现。6.2平板操作说明6.2.1蓝牙连接打开app，左上角会显示“模拟负荷调试（未连接）”，请点击右上角三个点，选择连接设备，已匹配设备列表中有 “MNFH-xxx”的蓝牙设备，点击连接。成功连接后左上角会显示“模拟负荷调试（已连接）”，蓝牙连接前的平板所有设置均为无效设置，蓝牙连接后会自动更新至源当前设置状态。如果已匹配设备为空，请关闭软件，到系统设置——蓝牙——可用设备——选中MNFH-xxx，并输入配对密码1234，待成功配对后返回模拟负荷app界面连接蓝牙设备。6.2.2 Ⅰ路电源输出连接说明a) 变频电源连接三相工频大电流转换装置时，Ⅰ路输出方式：升流输出，Ⅰ路输出端选择：10V/200A 升流器；b) 变频电源连接三相阻抗变换装置时，输出方式：升压输出，Ⅰ路输出端选择：根据阻抗变换装置连接关系做一一对应；c) 变频电源直接输出时，输出方式：升压输出，Ⅰ路输出端选择：电源输出；6.2.3 Ⅱ路电源输出连接说明变频电源连接升压装置时，Ⅱ路输出方式：升压输出；变频电源Ⅱ路直连时，Ⅱ路输出方式：电源输出；平板显示的电压、电流、均为按照变比折算到一次回路上的电压、电流幅值。6.2.4 电源参数设置参数设置时，先输入设置值，再按输入值左侧灰底黑字描述部分，待设置值由黑色变为灰色，说明设置成功。以变频源Ⅱ路连接升压装置为例，Ⅱ路电压设置5.7kV，并按设置值左侧对应的灰色按钮“Ⅱ-电压[kV]”待设置值由黑色变为灰色，说明设置成功。如果Ⅱ路电源处于启动状态，输出相电压为5.7kV。在平板设置与实际接线一致的情况下，平板显示的电压、电流幅值为实际施加到一次回路上的电压、电流幅值。

一次通流加压模拟带负荷向量试验装置测量2套母差保护屏中101、100、111母差保护，包括后台监控机测量值等；测量完成后将111间隔一次设备恢复到初始状态。备注：为节约后续试验工作，缩短测试时间，通流时改换测试间隔时可不必中断输出，先合上112间隔开关，然后再将111间隔一次设备恢复到初始状态。以下间隔雷同5.2）101--#1母线-100母联开关-#2母线-112线路间隔将101-3、101、101-1、100-1、100、100-2开关合位状态不变，合上112-2、112、112-D2接地刀闸，测试电流经过主变开关-#1母线-母联开关-#2母线-112线路间隔。通流加压路径图略测量2套母差保护屏中101、100、112母差保护，测量112间隔线路保护方向，包括后台监控机测量值等；测量完成后将112间隔一次设备恢复到初始状态。5.3）101--#1母线-100母联开关-#2母线-113线路间隔将101-3、101、101-1、100-1、100、100-2开关合位状态不变，合上113-2、113、113-D2接地刀闸，测试电流经过主变开关-#1母线-母联开关-#2母线-113线路间隔。通流加压路径图略测量2套母差保护屏中101、100、113母差保护，测量113间隔线路保护方向，包括后台监控机测量值等；测量完成后将113间隔一次设备恢复到初始状态。5.4）101--#1母线-100母联开关-#2母线-114线路间隔将101-3、101、101-1、100-1、100、100-2开关合位状态不变，合上114-2、114、114-D2接地刀闸，测试电流经过主变开关-#1母线-母联开关-#2母线-114线路间隔。通流加压路径图略测量2套母差保护屏中101、100、114母差保护，测量114间隔线路保护方向，包括后台监控机测量值等；测量完成后将114间隔一次设备恢复到初始状态。5.5）101--#1母线-100母联开关-#2母线-115线路间隔将101-3、101、101-1、100-1、100、100-2开关合位状态不变，合上115-2、115、115-D2接地刀闸，测试电流经过主变开关-#1母线-母联开关-#2母线-115线路间隔。通流加压路径图略测量2套母差保护屏中101、100、115母差保护，测量115间隔线路保护方向，包括后台监控机测量值等；测量完成后将115间隔一次设备恢复到初始状态。5.6）101--#1母线-100母联开关-#2母线-116线路间隔将101-3、101、101-1、100-1、100、100-2开关合位状态不变，合上116-2、116、116-D2接地刀闸，测试电流经过主变开关-#1母线-母联开关-#2母线-116线路间隔。通流加压路径图略测量2套母差保护屏中101、100、116母差保护，测量116间隔线路保护方向，包括后台监控机测量值等；测量完成后将116间隔一次设备恢复到初始状态。5.7）101--#1母线-100母联开关-#2母线-117线路间隔将101-3、101、101-1、100-1、100、100-2开关合位状态不变，合上117-2、117、117-D2接地刀闸，测试电流经过主变开关-#1母线-母联开关-#2母线-117线路间隔。通流加压路径图略测量2套母差保护屏中101、100、117母差保护，测量117间隔线路保护方向，包括后台监控机测量值等；测量完成后将117间隔一次设备恢复到初始状态。5.8）101--#1母线-100母联开关-#2母线-118线路间隔将101-3、101、101-1、100-1、100、100-2开关合位状态不变，合上118-2、118、118-D2接地刀闸，测试电流经过主变开关-#1母线-母联开关-#2母线-118线路间隔。通流加压路径图略测量2套母差保护屏中101、100、118母差保护，测量118间隔线路保护方向，包括后台监控机测量值等；测量完成后将118间隔一次设备恢复到初始状态5.9）101-#2母线-100母联开关-#1母线- 118线路间隔（复验一次）将101-3、101、101-2、100-2、100、100-1开关合位，合上118-1、118、118-D2接地刀闸，测试电流经过主变开关-#2母线-母联开关-#1母线-118线路间隔。
